Tasarım Alternatiflerini Oluştururken Verimliliği Arttırma Yöntemleri

Ürün Geliştirmedeki Zorluklar

MCAD kullanıcıları yeni bir tasarım oluştururken veya var olan onaylanmış bir tasarımın üzerinde farklı alternatifler denerken çoğu zaman datayı farklı klasörler altına yedekleme, copy işlemi ile çoğaltma, çalışılan datanın üzerinden diğer dataya geçmek için datayı kapatarak tekrar açılmasını bekleme gibi zamanın aleyhine işlemesini ve oluşan bir çok kopya ile karmaşık bir yapıya sahip olmasını sağlayan bir çok problem ile karşı karşıya kalır. Bahsettiğim bu işlemleri gerçekleştiriyorsanız öncelikle şu soruları kendinize sorup düşünmelisiniz;

• Farklı konseptleri oluşturmayı veya aynı konsept üzerindeki farklı modelleme yaklaşımlarını nasıl deniyorsunuz?

• Gerek kendi tasarımınızın gerekse farklı kullanıcıların oluşturduğu karmaşık tasarımların değişikliklerini nasıl inceliyorsunuz?

• Farklı alternatifleri ve tamamlanan tasarım değişikliklerini son modele nasıl uyarlıyorsunuz.

Herhangi bir CAD sisteminde tipik olarak şu adımlar izlenir;

• İlk olarak, modelin patlama riskini önlemek için model farklı klasörlere bölünerek backup alınır ve çoğaltılır. Bu deneme yapacağınız her varyasyon için tekrarlanır ve ortaya bir sürü klasör ve aynı datanın her klasör altında bir çok yedeği olarak karşınıza çıkar.

• Bunun ardından alınan bu yedekler üzerinde çalışılmaya başlanır ve ne zaman farklı alternatif denemek isterseniz datayı kapatır, önbelleği boşaltır, klasörü değiştirip datayı tekrar açar ve bulunduğunuz noktaya tekrar gelmek ile uğraşırsınız. Bu işlemleri yaparken ise oluşturduğunuz konsepti veya değişikliği daha sonra izleyebilmek için alınan bir çok ekran görüntüsünü de unutmayın.

• Tüm bu işlemlerden sonra haliyle, farklı klasörler altında tekrarlanan modeller ve farklı data iterasyonlarının getirdiği karışıklığa sahip olmakla kalmıyor daha sonra da asıl karar verdiğiniz modele dönmek istediğinizde, hangi klasör altında olduğunu tekrar düşünmeniz gerekiyor.

Tüm bu anlattıklarım sizlere tanıdık geliyor olmalı...

Tasarımınız için kolaylık...

PTC Creo Design Exploration Extension (DEX), uç değişiklikler yaparken veya yeni tasarım alternatiflerinizi oluştururken kullanıcıların karşılaştığı ortak zorlukları aşmasını hedefleyen bir modül olmakla birlikte orijinal modelinizde karşınıza çıkacak karışıklıkların önüne geçer ve modelinizi riske atmaz.

DEX Nasıl Çalışır;

• DEX başlatıldığında Creo, modelin ilk halini belleğine kaydeder, bunu datanızın bir snapshot'ı alınmış gibi düşünebilirsiniz.

• Değişikliklere ve tasarımın oluşturulmasına başlanır, tasarım boyunca gerek duyulan yerlerde checkpoint oluşturulur.

• Ardından hemen tek bir komut ile bir önceki tasarıma ait chcekpoint' e geri dönüş yapılabilir. Bunu gerçekleştirmek için sistem, checkpoint oluşturulduğu anda, DEX oturumunda, sizin için datanın farklı iterasyonunu oluşturur. Bu sayede önbelleği temizleyip manuel olarak farklı bir klasörden farklı bir model versiyonu açmaya ve çalışma oturumunuzu değiştirmeye gerek kalmaz, sistem sizin için otomatik olarak iterasyonlar arasında geçiş yapar ve datanızı anında günceller.

• Bu aşamadan sonra yapacağınız tek işlem ise hangi checkpoint’ i kullanacağınıza karar verip tek bir tuş ile yaptığınız tüm değişikliklerin orijinal modele yansımasını sağlamak olacaktır.

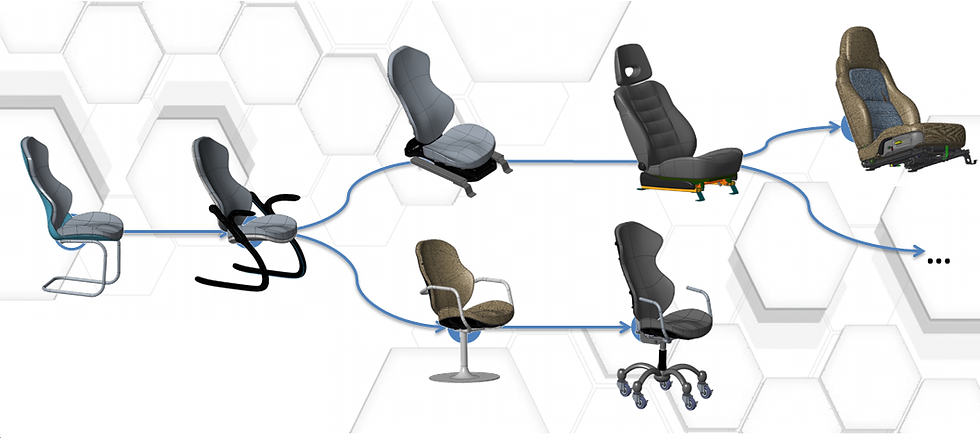

Tasarım geçmişi arasındaki bu geriye dönüş size, tasarımınızdaki bir önceki alternatifin üzerine kaydetme gibi bir kısıtlama olmadan ve herhangi bir bilgi kaybı yaşamadan, her checkpoint içerisinde tasarımınızı farklı yönlere ilerletebilmeniz için imkan sağlar. Son modelinizi onaylayıp kesin sonuca varmadan önce farklı fikirleri de eşzamanlı olarak geliştirmenize yardımcı olur.

Advanced Assembly kullanıcıları için Update Control

DEX ile gelen bir diğer güzel özellik ise karmaşık tasarım değişikliklerinizi daha verimli bir şekilde yönetmenize olanak sağlayan Update Control.

Şöyle ki, skeleton model ile oluşturulmuş, ilişkili geometriler ile bir çok birbirine bağımlı parçadan oluşmuş bir top-down assembly düşünün. Bazen skeleton modelde yapılacak ufak bir değişiklik bir çok risk oluşturabilir veya referans alınan modellerde beklenmedik değişikliklere yol açabilir. Update Control özelliği ile, modelinizi değiştirmeden önce oluşabilecek beklenmedik etkileri gözlemleyebilirsiniz. Modellemenizde kullandığınız adv. copy geometry gibi unsurların güncelleme işlemlerini otomatik, manuel veya notification ile birlikte güncelle seçenekleri ile seçebilir,

show differences ile gerçekleştirdiğiniz değişikliği detaylı olarak izleyebilir, modelin değişiklikten önceki ve sonraki halini görebilir veya isolate diyerek diğer parçaların grafik ekranda görünmemesini sağlayıp yalnızca değişiklik olan parçayı izleyebilirsiniz.

Eğer yaptığınız değişiklik için tamam diyorsanız değişikliği onaylayabilir veya bu değişikliği bir tasarım alternatifi olarak oluşturmak istiyorsanız Explore Update diyerek DEX oturumuna geçebilirsiniz.

DEX Sonuçlarının Saklanması

• Tüm yapılan değişikliklerden sonra da modelinize ait bilgiler tek bir .TMZ uzantılı dosyada saklanır. Bu dosya, model içeriğinizin kodlanarak sıkıştırıldığı DEX modülüne ait özel bir dosyadır.

• Default davranış – DEX oturumuna girdiğinizde Creo başlangıç modelinizi backup almaz, bunun yerine farklı workspace veya farklı klasörler altından alınarak kullanılan orijinal dosya lokasyonlarını adresleme yapar. Alternatifleri yaratırken ise yalnızca değişiklik yapılan veya yeni eklenen modeller saklanır. Bu sayede eğer ki büyük bir montaj içerisinde yalnızca bir kaç parça ile çalışıyorsanız bütün bir montajı kopyalamaya gerek kalmaz.

• DEX’ in .tmz dosyası içerisinde depolanırken gösterdiği bu davranış dosya boyutunu minimize eder ve daha sonra meydana gelecek parça ismi karışıklıklarının da önüne geçmiş olursunuz.

Eğer full backup seçeneğini işaretlerseniz de değişiklik yapılan ve yapılmayan bütün modelleri .tmz dosyasının içine almış olursunuz. Bunun sonucunda ise dosyanızı farklı kullanıcılar ile paylaşabilir ve onların da tasarımınızı incelemesine imkan sağlarsınız.

Eğer diğer kullanıcılar aynı dosya sistemine sahipse backup kullanmaya gerek kalmaz. Fakat Sizle aynı dosya sistemine sahip olmayan kullanıcılar ile bu dosyayı paylaşmak istiyorsanız aynı modeliniz ile aynı içeriği görüntülemek için backup seçeneği işaretlenmelidir.

Sonuç olarak;

• Alternatif tasarım denemeleri oluştururken kopyalama, klasörden data arama, datayı kapatıp tekrar açma ve yeniden yüklenmesini bekleme gibi problemleriniz ortadan kalkar.

• Tasarımlarınız sırasında eş zamanlı olarak farklı yönlere ilerleyebilmenizi sağlarken yaratıcılığınızı da serbest bırakmış olursunuz.

• Bütün olasılıklarınızı detaylı inceleyebilmenizi sağlar, snapshot alma işlemlerinden kurtulursunuz.

• Karmaşık tasarım değişikliklerinin sonuçlarını güvenli bir şekilde yönetmenizi sağlar.

• Sonuçlarınızı her klasör altında bir çok data yerine tek bir .tmz uzantılı dosyada saklar, dolayısı ile ulaşımınız kolaylaşır zaman kaybetmezsiniz.

• Kapsamlı tasarım değişikliklerinizde ve alternatif tasarım oluşturma işlemlerinizdeki verimliliğiniz artar, gereksiz zaman kayıplarının önüne geçer ve maliyetlerinizi düşürerek firmanıza değer katmış olursunuz.

Ayhan GÖKSU

MCAD Uygulama Mühendisi
